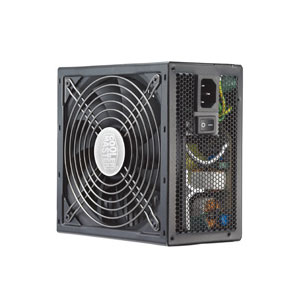

Zdroj
Základ veškerého života ve vaší bedýnce ... pokud bych měl přirovnat zdroj k části člověka, bylo by to srdce, které pumpuje spousty Wattů do všech komponentů .
Rozlišujeme hlavně podle výkonu ve Watech :
- 300W
- 350W
- 400W
- 450W
- 500W
- 550W
- 600W
- 650W
- 700W
- 750W
- 800W
- 850W
- 900W a více
!! Porucha zdroja je častou příčinou vyhoření dalších součástek PC !!
AT
K dispozici napětí 5V až 12V. Velikou odlišností od současného standartního ATX je, že se zapínal spínačem přímo napojeným na síť 230 V . Nebylo tedy dostupné softwarové zapínání.
ATX
Standard ATX přidal další větev, a to 3,3V. Bylo zde dostupné softwarové zapínání. Zdroj má tři stavy – zapnuto se všemi napěťovými okruhy, vypnuto, uskutečnitelné pouze mechanickým odpojením kabelu ze síťe, stand-by s aktivním 5V okruhem označeným jako 5Vsb, pomocí kterého přepínáme do stavu zapnuto. Toto zapnutí provádí vždy základní deska. Zapnutí přes okruh 5Vsb je možné pomocí Main Power tlačítka na vaší skříni, síťové karty s funkcí Wake-up či jiné periferie připojené k základní desce (záleží na podpoře zákl. desky).
ATX 12 V
Tohoto standardu je většina dnes nově zakoupených zdrojů. Vznikl v roce 2000 a navazuje na ATX 2.03. Přidává samostatný 4pinový konektor s napětím 12 V . Ten slouží k napájení napěťových regulátorů základních desek, které vytváří napětí pro procesor. Dále tento standard upravuje požadavky na výkon v jednotlivých napěťových větvích. Důvod pro nový +12V power konektor je nastávající přílišné proudové zatížení u 3,3V větve. Pokud by se v té době nově nárčné Pentium 4 2,4 GHz připojilo na 3,3V větev, byl by procházející proud 23 A, ovšem při připojení na 12V větev to bude pouhých 8 A.
ATX 12 V 2.0 obsahuje nový 24pinový Main power konektor pro propojení základní desky se zdrojem. Tento standard počítá s PCI Express rozhraním, které poskytuje až 75 W výkonu a u procesoru přes 100 W. Je zde povinný Serial ATA napájecí konektor. Vytratil se nepoužívaný AUX konektor. Ovšem nachází se zde nová větev +12V2, která je vyvedena na +12 power konektor, tuto větev využívá pouze procesor! Jsou zde tak dvě samostatné 12V větvě, což přispívá k stabilitě napájení.
---------------->Více o kabeláží v sekci " Kabeláž " <-----------------------
